PDTO KD 3.4 Menerapkan workshop equipment



Pengertian Dan Macam - Macam Alat Workshop Equipment Dalam Otomotif

Pengertian Dan Macam - Macam Alat Workshop Equipment Dalam Otomotif - Workshop equipment merupakan berbagai macam kelengkapan alat yang diaplikasikan di bengkel otomotif. Meski begitu, workshop equipment bukan menjadi kelengkapan utama untuk melakukan bebagai jenis perawatan / perbaikan pada kendaraan.

Tetapi workshop equipment berfungsi untuk mempermudah melakukan pekerjaan tersebut. Peralatan workshop equipment yang terdapat di bengkel skala kecil akan berbeda jika dibandingkan dengan peralatan yang terdapat di bengkel skala besar.

Bengkel skala kecil memiliki kelengkapan - kelengkapan pendorong lebih sedikit jika dibandingkan bengkel skala besar. Contohnya, bengkel skala kecil hanya memiliki dongkrak tetapi bengkel besar memiliki dongkrak dan car lift dan alat kerja begkel lainnya.

Macam - Macam Alat Workshop Equipment Dalam Bengkel Otomotif

1. Car Lift

Car lift

Car lift adalah salah satu jenis workshop equipment yang banyak digunakan pada bengkel skala besar. Car Lift dalam pekerjaan perbaikan kendaraan sangat diperlukan untuk memudahkan pekerjaan mekanik yang dilakukan dibawah kendaraan.

Dengan adanya car lift berbagai macam pekerjaan yang perlu dilakukan dibawah kendaraan dapat lebih leluasa, misalnya perbaikan pada kaki-kaki kendaraan. Car lift merupakan salah satu alat yang digunakan untuk lifting kendaraan.

2. Dongkrak

Dongkrak

Dongkrak adalah salah satu jenis workshop equipment yang banyak digunakan dibengkel. Dongkrak terdapat dibengkel kecil atau bengkel besar, dongkrak dalam pekerjaan di bidang otomotif sangat berguna.

Berbagai pekerjaan yang membutuhkan jacking atau pengangkatan kendaraan agar posisinya lebih tinggi dari tanah atau lantai. Contohnya melepas roda, perbaikan sistem rem, perbaikan kaki-kaki, dan peerjaan lainnya. Dongkrak ada beberapa jenis.

3. Jackstand

Jack stand

Jackstand adalah salah satu jenis workshop equipment yang banyak digunakan dibengkel. Jackstand merupakan penopang kendaraan setelah diangkat. Penopang ini dapat disetel sesuai ketinggian pengangkatan kendaraaan.

Jackstand terbuat dari bahan yang kuat seperti besi, baja, atau campuran yang mampu menahan beban kendaraan. Tetapi dalam penempatan jackstand harus sesuai dengan titik tumpu pada kendaraan agar tercipta keamanan dan keselamatan kerja.


4. Kompresor

Kompresor

Kompresor adalah workshop equipment yang banyak digunakan dibengkel. Kompressor merupakan mesin yang digunakan untuk memampatkan atau menekan udara dan gas.

Karena proses pemampatan, udara memiliki tekanan yang dapat digunakan untuk berbagai pekerjaan perbaikan maupun perawatan kendaraan.

Contoh pekerjaan yang membutuhkan kompresor ini diantaranya, membersihkan filter, karburator, impact gun, dan lain sebagainya.

5. Mesin Las

Mesin las

Mesin las adalah jenis workshop equipment yang banyak digunakan dibengkel. Mesin Las merupakan alat yang digunakan untuk menyambungkan beberapa komponen.

Dalam bidang otomotif mesin las sangat diperlukan untuk berbagai pekerjaan seperti perbaikan panel bodi dan kaki-kaki kendaraan. Banyak jenis mesin las, ada las litrik, las mig, dan las asityline.

6. Hydaulic Press

Hydaulic Press

Hydraulic press adalah salah satu jenis workshop equipment yang banyak digunakan dibengkel terutama pada bengkel bubut. Hydraulic press berfungsi untuk memberikan tekanan pada sebagian atau keseluruhan komponen kendaraan. Hydraulic press termasuk power tools (alat bertenaga).

Metode penggerak hydraulic press umumnya menggunakan penggerak pneumatik atau hidrolik. Hydraulic press sangat membantu dalam berbagai pekerjaan yang ada di bengkel seperti pemasangan bearing, pemasangan seal power cylinder, dan lain sebagainya.

7. Wheel Balancer

Wheel Balancer

Wheel balancer adalah salah satu jenis workshop equipment yang terdapat dibengkel bengkel terutama pada bengkel spooring dan balancing. Wheel balancer berfungsi untuk mendeteksi ketidakseimbangan roda kendaraan.

Jenis workshop equipment ini sangat diperlukan dalam proses balancing. Roda diputar pada poros untuk melihat ketidakseimbangan.

Nilai ketidakseimbangan akan ditunjukan pada layar yang tersedia. Untuk proses perbaikannya yaitu dengan memberikan pemberat agar roda seimbang dan kendaraan menjadi lebih nyaman.

8. Tyre Changer

Tyre changer

Tyre changer adalah salah satu jenis workshop equipment yang banyak digunakan dibengkel, utamanya pada bengkel velg dan ban. Tyre Changer berfungsi untuk memudahkan proses pemasangan dan pembongkaran ban dari rim.

Dengan menggunakan tyre changer maka proses pelepasan dan pemasangan ban menjadi efisien. Hal ini dikarenakan tyre changer menggunakan tenaga tambahan dari sistem pneumatik atau udara bertekanan.

9. Bench Grinder

Bench Grinder

Bench grinder adalah salah satu jenis workshop equipment yang banyak digunakan dibengkel. Bench grinder memiliki fungsi untuk membentuk, meratakan, atau membersihkan suatu permukaan.

Bench grinder sangat membantuk dalam berbagai pekerjaan di bengkel seperti membersihkan busi, membentuk berbagai sparepart yang membutuhkan penyesuaian, dan lain sebagainya.

by : Franki Sinaga, S.Pd

PDTO KD 3.3 Mengklasifikasi Jenis Jenis Special Service Tools



Special Service Tool (SST) Beserta Fungsinya

Franki Sinaga

Special Service Tool (SST) Beserta Fungsinya - Pemilihan alat ketika servis kendaraan sebaiknya disesuaikan dengan tingkat kesulitan kerja. Pemilihan Special Service Tools (SST) ketika servis kendaraan di bengkel sangat ditentukan oleh jenis kendaraan, model dan spesifikasi kendaraannya. Jenis pekerjaan yang dimaksud ini adalah pembongkaran, perakitan dan penyetelan.

Special Service Tool (SST) adalah alat khusus yang digunakan untuk pekerjaan servis kendaraan di bengkel agar pekerjaan servis / perbaikan dapat diselesaikan dengan cepat, tepat, dan efisien tanpa merusak bagian - bagian yang dikerjakan.

Alat khusus (Special Service Tool) yang dipakai untuk melepas atau membongkar komponen seperti bearing, sil oli (oil seal), bushing dan sebagainya. Sedangkan replacer adalah alat yang dipakai untuk memasang atau mengganti. Kedua kategori alat tersebut dalam penggunaannya harus disesuaikan dengan ukuran bagian yang akan dikerjakan.

Macam - Macam Special Service Tools (SST) Beserta Fungsinya

1. Bearing Puller Attachment

Bearing puller attachment merupakan puler khusus yang didesain untuk melepas bantalan (bearing) yang berada pada posisi tidak dapat dijangkau oleh kaki puler biasa. Bantalan ini dapat dilepas dengan cara bearing spliter dipasang sedemikian rupa hingga memisahkan bantalan ini. Keraskan baut pengikat bearing spliter hingga mendesak bantalan lepas dari tempatnya.

Bearing Puller Attachment

2. Oil Seal Puller (Puler Perapat Oli)

Puller jenis ini berfungsi melepas perapat oli pada transmisi, poros belakang (pada kendaraan roda empat) dsb. Kaki (jaw) puller jenis ini dibuat dengan bentuk khusus untuk dapat menegeluarkan perapat oli (oil seal) yang dipasangkan.

Puler Perapat Oli (Oil Seal Puller)

3. Bearing Cup Puller (Puller Bantalan Pilot)

Bearing cup puller atau Puller Bantalan Pilot berfungsi untuk menarik bearing (laker) dari bagian tengah bearing atau bearing yang terpasang pada lubang / silinder.

Puller Bantalan Pilot (Bearing Cup Puller)

4. Tracker Bearing (Universal Puller)

Tracker Bearing special service tool yang berfungsi untuk mempermudah proses pemasangan atau pelepasan bearing tanpa harus melakukan pukulan atau tekanan yang tidak merata pada bearing. Tracker bearing memiliki prinsip kerja menarik komponen di dalam mesin.

Puller dengan tiga jaw memiliki jarak yang sama. Masing-masing arm dipasang pada suatu bagian logam, yang digunakan untuk menghubungkan arm dengan bagian tengah. Bagian tengah dikenal sebagai ”ear.” Engsel pada kedua ujung ear dihubungkan ke arm dan bagian tengah. Screw (forcing screw) menekan bagian tengah ini.

Universal Puller

5. Tracker Pulley
Tracker pulley ini berfungsi untuk menahan pulley / sprocket agar tidak berubah posisi atau ikut berputar saat mengenduran atau mengencangkan baut pengikat di pulley tersebut. Contohnya digunakan untuk menahan pulley depan (sirip rumah roller) dan pulley belakang (mangkok kopling) pada transmisi otomatis CVT motor matic. Tracker pulley ini menahan sirip rumah roller supaya tidak ikut memutar saat mur pengikat rumah roller dikecangkan / dikendurkan, sama halnya di bagian mangkok kopling.

Tracker ini juga digunakan saat membuka atau mengencangkan baut pengikat pada camshaft sprocket mesin mobil, khususnya saat pengencangan menggunakan kunci momen. Dengan begitu, maka camshaft tidak akan berputar dan katup / klep tetap aman saat proses pengencangan baut dilakukan.

Tracker Pulley

6. Chain Breaker Removal
Chain breaker removal atau tracker pemotong rantai digunakan untuk memudahkan memotong mata rantai pada bagian pembangkit motor atau rantai roda dan keteng pada sebuah mesin dan kendaraan.

Chain Breaker Removal

7. Clutch Aligning Tool

Clutch Aligning Tool digunakan untuk meluruskan atau memposisikan kampas kopling (clutch disc) agar benar-benar ditengah (center) sebelum baut plat penekan (pressure plate) dikencangkan. Hal ini dilakukan agar pemasangan transmisi atau input shaft transmisi mudah masuk ke dalam clutch disc.

Clutch Aligning Tool

8. Sliding Hammer

Sliding hammer berfungsi untuk melepas dengan cara memukul komponen yang mana posisi untuk memukul komponen tersebut tidak dapat dijangkau jika hanya menggunakan palu (hammer). Contohnya pada komponen axle shaft (as roda), pin pada suspensi tipe daun.

Sliding Hammer

9. Piston Ring Compressor

Piston ring compressor berfungsi untuk menekan ring piston pada waktu pemasangan ring piston dan piston ke dalam silinder. Piston ring compressor dibuat dalam berbagai ukuran, menyerupai silinder (boring) yang telah dilengkapi dengan penyetel. Penyetel berfungsi menyesuaikan diameter piston ring compressor (membesar dan mengecil) ketika digunakan.

Piston Ring Compressor

10. Tang Ring Expander (Ring Expander Plier)

Tang ring expander / tang ring piston / tang ring torak merupakan sepecial service tool yang berfungsi untuk mempermudah saat melepas dan memasang ring piston dari piston, guna menghindari kerusakan atau cacat pada piston ataupun ring piston.

Ring Tang Expander Plier (Tang Ring Torak)

11. Valve Spring Copressor

Valve spring compressor adalah special service tool yang berfungsi untuk melepas dan memasang pengunci pegas katup atau ada yang menyebutnya dengan nama kuku macan. Tanpa alat ini sangat sulit melepas atupun memasang pengunci per katup pada kepala silinder.

Valve Spring Copressor

12. Coil Spring Compressor

Coil Spring Compressor  merupakan salah salah satu sepecial service tool yang berfungsi untuk menekan pegas koil / Per Shok sehingga mempermudah mekanik saat melepas dan memasang komponen shock absorber.

Coil Spring Compressor

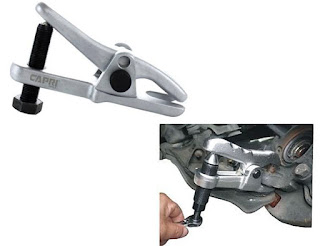

13. Ball Joint Separator / Tracker Ball Joint

Ball joim separator berfungsi untuk melepas ball joint pada sistem kemudi dari dudukannya. Ada tiga jenis tipe ball joint sparator yaitu : Ball joint splitter puller, Splitter scissor & DrafterBall Joint Splitter (fork). Tetapi semua tetap memiliki fungsi yang sama.

Ball Joint Separator / Tracker Ball Joint

14. Disc Brake Piston Compressor

Disc Brake Piston Compressor merupakan special service tool yang berfungsi untuk menekan piston caliper pada rem cakram ketika hendak melakukan pemasangan kampas rem baru.

Disc Brake Piston Compressor

15. Tie Rod Remover

Tie Rod Remover merupakan special service tool yang berfungsi untuk mempermudah saat melepas tie rod pada mobil.

Tie Rod Remover

16. Oil Filter Remover

Oil filter remover berfungsi untuk mengencangkan dan mengendurkan suatu komponen, seperti filter oli atau filter solar. Umumnya terdapat dua jenis model kunci filter oli yang biasa ditemukan, yaitu model rantai dan sabuk. Tetapi oil filter remover ini juga masih terdapat berbagai bentuk lain tergantung jenis kendaraan yang menggunakan. Cara penggunaan alat ini juga tergantung pada bentuk oil filter remover.

Kunci Filter Oli (Filter Strap Wrench)

17. Obeng ketok (Impact Driver)

Obeng ketok digunakan untuk mengencangkan atau melepas sekrup dengan kekencangan tertentu yang mana sekrup tersebut tidak dapat dielepas jika hanya menggunakan obeng biasa.

Obeng Ketok

18. Differential Flange Holder

Differential flange holder berfungsi untuk menahan flange pinion agar tidak berputar ketika dilepas. Karena flange pinion pada differential / gardan harus ditahan ketika hendak dilepas.

Differential Flange Holder

19. Oil Seal Protector Sleeve (Pelindung Sil Oli)

Oil seal protector sleeve adalah alat yang digunakan untuk menghindari cacat ketika pemasangan sil oli dan juga mempermudah proses pemasangan. Saat memasang sil oli, terkadang dapat mengakibatkan kerusakan pada sil oli karena gesekan atau terkena bagian yang tajam dari komponen.

Oil Seal Protector Sleeve (Pelindung Sil Oli)

20. Clamp-G

Clamp-G / C-Clamp adalah sebuah alat bantu yang berfungsi sebagai penahan /klem benda kerja agar tidak berubah posisi dan ukuran. Catok Clamp-G jika untuk pengerjaan logam adalah berfungsi menjepit dua objek bersama-sama untuk tujuan pengelasan atau pekerjaan permesinan. Contoh fungsinya adalah untuk menahan, mengklem atau menjepit bidang kerja ke bidang kerja lain saat dilakukan pengelasan sehingga bidang tersebut tidak berubah ukuran, posisi maupun bentuknya.

Clamp-G

21. Adjustable C Spanner / Fixed C Spanner

Fixed C spanner digunakan untuk melepas dan memasang spanner nut, cylinder rod head pada hydraulic cylinder, sprocket retaining nut pada beberapa mesin, dan sebagainya. Adjustable C spanner atau fixed C spanner spanner menyerupai box end wrench yang terpotong. Pada ujung gripping jaw terdapat sebuah drive pin yang dimasukkan ke dalam drive hole pada spanner nut.

Adjustable C Spanner / Fixed C Spanner

                                                          LIHAT JUGA MATERI YG LAIN

16 Special Service Tools (SST) Yang Banyak Digunakan Di Bengkel

Sesuai namanya, special service tools adalah perkakas yang dibuat special untuk men-service satu komponen tertentu.

Bahkan kadang, SST juga dibuat secara spesifik oleh pabrikan mobil untuk melepas atau memasang komponen pada mobil mereka. Hal ini dikarenakan ada beberapa komponen pada kendaraan yang memang tidak bisa dilepas apabila tidak menggunakan alat khusus.

Contoh yang paling mudah adalah alat untuk melepas ban dari velg, kalau anda pernah ke tukang tambal ban bagaimana mereka melepas ban motor anda ? pasti menggunakan alat seperti tuas.

Itu adalah contoh SST karena dibuat khusus untuk melepas dan memasang ban pada velg.

Selain itu ada banyak sekali, bahkan kalau dihitung bisa sampai ribuan karena seperti yang saya katakan diawal kadang tiap pabrikan mobil memiliki SST mereka sendiri jadi komponen yang harusnya bisa dilepas dengan kunci biasa pada mobil tertentu harus menggunakan SST.

Tapi yang akan kita bahas adalah SST universal atau SST yang memang digunakan untuk melepas komponen tertentu pada tiap kendaraan dan ini juga yang paling sering digunakan pada bengkel.

1. Piston ring compressor

Fungsi : untuk memasang piston (yang sudah dipasangi ring piston) kedalam silinder mesin.

Cara kerja SST ini adalah dengan mengincupkan ring piston sesuai diameter piston. Jadi saat piston dimasukan ke silinder, ring piston tidak mengganjal karena ring piston memiliki diameter lebih besar daripada silinder sehingga pasti mengganjal tanpa SST ini.

2. Piston ring expander

Fungsi : untuk melepas dan memasang ring piston pada piston.

Cara kerja SST ini seperti tang yang dapat merenggangkan ring piston sehingga ring piston bisa keluar dari alur ring piston pada piston dan bisa lepas dengan mudah.

3. Valve spring compressor

Fungsi : untuk melepas dan memasang katup mesin.

Cara kerja SST ini adalah dengan menekan pegas katup sehingga kita bisa melepas lock nut katup. Saat lock nut ini sudah terlepas maka katup dan pegas katup akan terlepas.

4. Oil filter remover

Fungsi : untuk melepas filter oli berjenis external oil filter.

Pada dasarnya, ada dua jenis filter oli. Ada filter oli dengan tabung didalam (tertanam pada blok silinder) dan kita hanya mengganti elemen filternya saja, ini biasa kita sebut internal oil filter.

Ada juga filter oli yang tabung beserta elemen filternya ada diluar, sehingga kalau ganti harus satu set dengan tabungnya. Filter jenis inilah yang memerlukan SST oil filter remover.

Pada dasarnya, SST ini digunakan untuk mencengkram tabung filter sehingga bisa diputar dengan lebih mudah.

5. Oil seal puller

Fungsi : untuk melepas seal oli pada beberapa komponen

Oil seal puller bekerja dengan mencongkel oil seal dari dudukannya, meski demikian bentuk SST ini disesuaikan agar saat mencongkel seal tidak berdampak pada kerusakan komponen lainnya.

6. Bearing cup puller

Fungsi : untuk menarik bantalan yang terpasang pada sebuah lubang.

SST ini bekerja dengan metode press yang dikendalikan dari putaran ulir, jadi untuk melepas bearing kita tinggal memutar tuas bagian atas.

7. Universal puller

Fungsi : untuk melepas atau memasang bantalan/bearing secara universal.

Advertisement

Pada dasarnya alat ini sama seperti yang diatas tapi sifatnya lebih universal atau bisa dipakai pada segala jenis bantalan.

8. Clutch central aligning tool

Fungsi : untuk membantu memasang disc brake/plat kopling supaya posisi lubang berada pada central.

Hal ini dikarenakan saat memasang plat kopling, plat kopling tidak memiliki acuan sehingga lubang porosnya harus benar-benar dipaskan supaya sentral. Apabila melese sedikit saja, poros transmisi akan sulit saat akan dipasang.

9. Bearing puller atachment

Fungsi : untuk melepaskan bearing yang yang posisinya berada didalam poros (bukan didalam lubang)

Cara kerja alat ini adalah dengan mencongkel bagian pangkal bearing, sehingga apabila bearing sedikit bergerak maka bearing bisa lebih mudah dilepas. alat ini biasa digunakan untuk melepas bearing pada poros transmisi yang memang keras untuk dilepas.

10. Sliding hammer

Fungsi : untuk menarik komponen dengan beban yang besar

Umumnya, sliding hammer digunakan untuk melepas komponen kaki-kaki yang sudah gancet atau melekat cukup lengket meski semua baut.mur sudah dilepas.

Cara kerjanya, dengan memberikan barbel pada sebuah poros dimana poros ini dihubungkan pada komponen yang akan dilepas. beban pada barbel memiliki gaya yang besar untuk menarik komponen.

11. Disc brake piston tool

Fungsi : untuk menekan piston pada caliper rem cakram supaya kembali merenggang.

Saat kita akan mengganti kampas rem, biasanya posisi piston pada kaliper rem lebih keluar. Kalaupun langsung dipasang dengan kampas rem baru, sudah pasti tidak akan masuk karena celahnya sangat sempit sehingga piston perlu dimasukan kembali.

SST ini dipakai untuk mengepress piston agar kembali rata dengan kaliper rem sehingga kaliper rem bisa dipasang dengan mudah.

12. Coil spring compressor

Fungsi : untuk menekan coil spring agar kita bisa dengan mudah melepas upper holder shockbreaker

Tanpa SST ini, kita akan kesulitan saat melepas upper holder shockbreaker karena ada tekanan dari coil spring.

Dengan SST ini, kita bisa meniadakan tekanan dari spring sehingga bisa dengan mudah melepas upper holder shockbreaker.

13. Ball joint separator

Fungsi : untuk melepas ball joint dari steering knuckle

SST ini mirip penjepit jemuran, cara kerjanya dengan menekan baut ball joint dengan bantalannya adalah knuckle. Cara ini lebih aman daripada cara konvensional dengan memukul bagian steering knucklenya.

14. Tie rod remover

Fungsi : untuk melepas tie rod end

Alat ini cara kerjanya hampir sama dengan ball joint separator tapi dengan jangkauan lebih besar. Hal ini dikarenakan panjang ball joint pada tie rod end juga kadang lebih panjang.

15. Differential flange holder

Fungsi : menahan flange pinion agar tidak diputar saat dilepas

Flange pinion yang ada pada input differential ini harus ditahan saat akan dilepas, untuk menahannya kita menggunakan flange holder yaitu berupa tuas dengan ujung dibaut ke flange sehingga kita bisa menahan flange pinion dengan SST tersebut.

16. Obeng ketok

Fungsi : untuk melepas sekrup yang susah dilepas menggunakan obeng biasa

Obeng ketok sering sering sekali digunakan, SST ini pada dasarnya sama seperti obeng dengan mata + dan -. Namun ada mekanisme dimana saat kita ketok handlenya, maka ujung obeng akan berputar. Oleh sebab itu obeng ini diberi nama obeng ketok.

Selain 16 SST diatas tentu masih ada banyak SST yang belum dibahas, tapi kira kira yang paling banyak digunakan itu ada diatas.

BY Franki Sinaga,S.Pd
